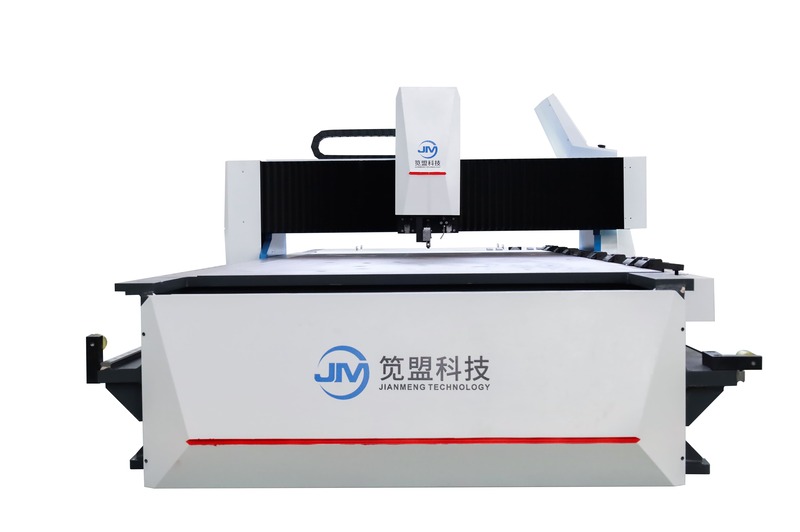

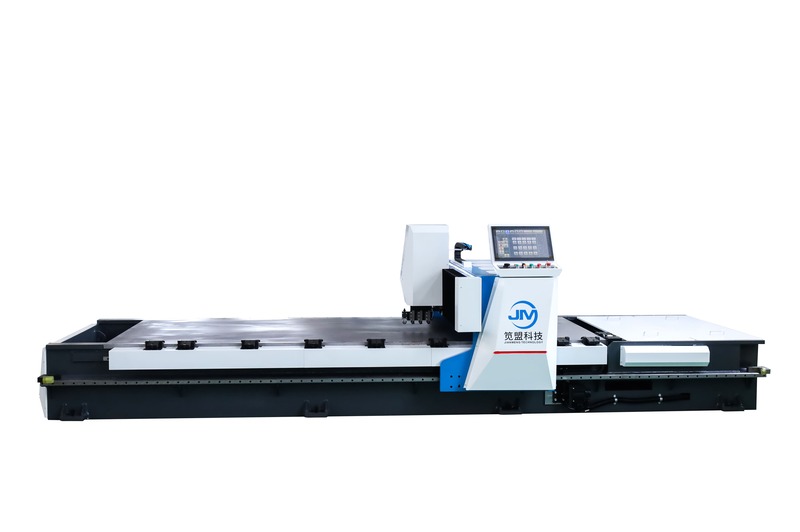

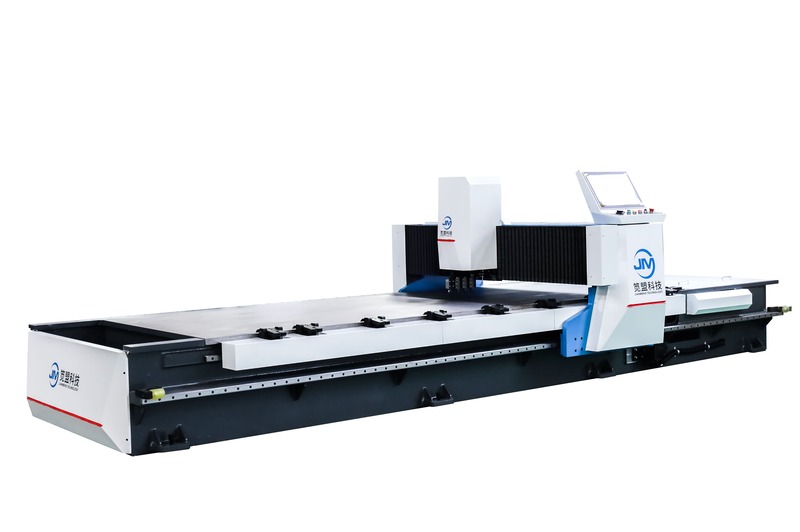

Mesin Alur Empat Sebelah V Automatik

JM ialah pengeluar mesin alur v empat sisi automatik terkemuka China. Mesin alur sangat berkesan dalam kerja ketepatan dan lenturan sudut untuk mengekalkan tepi. Dengan menggunakan mesin alur V yang stabil untuk membengkokkan kepingan logam, ia boleh dilipat menjadi bahan kerja yang ketat dan lancar.

Model:GSFM 1250×4000 GSFM 1500×4000

Hantar Pertanyaan

Penerangan Produk

pengenalan

Mesin Alur Empat Sisi V Automatik digunakan untuk memproses kepingan logam yang baik untuk lenturan. Mesin potong V CNC memastikan ketepatan dan kecekapan yang tinggi, membolehkan reka bentuk dan bentuk yang kompleks.

Konfigurasi

Sistem CNC dengan skrin sentuh yang besar	EASYCAT
Sistem kawalan hidraulik	AirTAC Taiwan
Motor servo	EASYCAT
Pengurangan planet	Taiwan Lymin
Elemen pengedap silinder	Jepun Valqua
Suis kedekatan	Jepun Omron
Suis udara kutub tunggal/dua	Perancis Schneider
Penyentuh AC	Perancis Schneider
Geganti Mikro/Terma	Perancis Schneider
Pemutus litar	Perancis Schneider
Butang	Perancis Schneider
galas	SFK Jepun
Pisau aloi	Korloy Korea Selatan
Rel panduan linear berat	TBI Taiwan
Kabel alat mesin	Igus Jerman

Kaki Penekan

Kaki penekan secara automatik mengelakkan halangan, dan tiada kawasan buta dalam pemprosesan.

Pemegang Alat

Pemegang alat boleh berputar 90° dan bekerjasama dengan motor Y1 berkuasa tinggi untuk merealisasikan alur mendatar plat

Kaki Penekan Bantu

Kaki penekan tambahan adalah banyak dan diedarkan secara saintifik, kawalan hidraulik, stabil dan boleh dipercayai

Parameter

Julat boleh dimesin
Lebar maksimum helaian boleh dimesin	1250 mm
Panjang maksimum helaian boleh dimesin	4000 mm
Ketebalan maksimum kepingan boleh dimesinan (keluli tahan karat)	5.0 mm
Ketebalan minimum kepingan boleh dimesin	0.4 mm
Jarak minimum dari alur berbentuk V ke tepi	12.0 mm
Planeness
Kerataan meja	±0.03mm
Kelajuan aci maksimum
Kelajuan aci maksimum selari dengan paksi-X	120 m/min
Kelajuan aci maksimum selari dengan paksi Y1	60 m/min
Kelajuan aci maksimum selari dengan paksi Y2	60 m/min
Kelajuan aci maksimum selari dengan paksi Z	10 m/min
Kelajuan aci maksimum selari dengan paksi U	10 m/min
Ketepatan kedudukan
Ketepatan kedudukan paksi (X, Y1, Y2, Z, U)	0.05 mm
Kuasa penyelesaian
Resolusi paksi (X, Y1, Y2, Z, U)	0.001mm
Kuasa motor servo
Kuasa motor servo paksi X	5.5 KW
Kuasa motor servo paksi Y1	5.5 KW
Kuasa motor servo paksi Y2	1.0 KW
Kuasa motor servo paksi Z	1.0 KW
Kuasa motor servo paksi U/A	0.75KW

Kes Kami

Pelanggan kami dari Taiwan melawat kilang kami dan sangat berminat dengan mesin alur v empat segi ini. Mereka menandatangani kontrak dengan kami serta-merta untuk model tersuai super GSFM 1500×100000. Pelanggan kini menggunakannya dan tidak mempunyai apa-apa selain pujian untuk prestasinya.
